Kalibrera kartbilder med Pathaway PCtools

uppdaterad 150709

Pathaway är en kartapp som där man kan använda egna kartor

Här kan man hämta kalibreringsverktyget PCtools och här manualer  Denna manual  ger en översikt av 3 kalibreringsmetoder och den enklaste att använda är nr 2 där man anger lat long för mitt- punkten och kartans bredd och höjd i miles. 1 km=0,621 miles

Med en kartbild från tex från en scannad karta eller en skärmdump på en karta kan man kalibrera kartan .

Detta är ett exempel med en skärmdump från Lantmäteriets kartsite en kartbit väster om Ronneby i Blekinge.

Klicka på alla kartor så blir de större

En  kartbit 10 km *5 km

kartbild



Vald kalibreringsmetod mittpunkt och avstånd metod 2 i manualen enklaste metoden som ger bra resultat åtminstone på mindre områden

FÖR BÄSTA RESULTAT SKA KARTBILDEN RÄTAS UPP I ETT FOTOPROGAM SÅ ATT NORR ÄR RAKT UPP INNAN MAN KALIBRERAR- VINKELÄNDRING KAN MAN BEDÖMA FRÅN Lantmäteriets site på kartan

Metodik ta en skärmdump av kartan och öppna i paint

Kolla på lantmäterikartan en punkt  högt upp mitt i kartan  och notera longitud och markera punkten i bilden på paint

Flytta musen till en punkt undet  första punkten på lantmäterikartan  ioch leta upp ungeför samma longitud  markera den punkten på bilden i paint- Dra sen ett streck mellan punkterna och spara en ny kartbild

Öppna sen ett fotordegieringsprogram och kolla bilden med strecket och notera vinkeln du behöver vrida  för att linjen ska bli vertikal.

Öppna sen kartbilden i fotoprogrammet och vrid vinkeln så att kartan har norrut uppåt. Markera sen och skär ut kartan så att det finns karta överallt. Nu ahr du en norrorienterad karta som får hög noggrannhet vid kalibreringen.

Kartan importeras i PCtools Positionen latitud och longitud i mittpunkten och avstånden kan mätas med verktyg på lantmäteriets kartsite på ensurf platta. öppna kartsiten i surfplatta och mät avstånden på kartan  längd och bredd och ta ut koordibnaerna för mittpunkten med hjälp av plattan och kartbilden på datorn.

kalibrering

Kartan sparas som Pathaway map as.. och blir en kartfil med ändelsen prc som passar i Pathaway

Jag kalibrerade även kartan med hörnkordinater utan att räta upp bilden som man då måste göra så att norr är rakt upp .

Jämförde noggrannheten med en digital karta från lantmäteriet ( kalibrerad för GPS) som jag har där tre waypoints finns inlagda.

Referensen den digitala kartan med waypoints korrekt inlagda

Screenshotorg2015-01-12-16-10-50

Kartan som kalibrerats enl metod 2 ”mittpunkten”

Screenshotkalmitten_2015-01-12-18-10-38

Detaljjämförelse ger metoden ger godtagbar noggrannhet

mitt ref

Kartan som kalibrerats enl metod 1 övre vänstra och nedre högra hörnet

Screenshot rect_2015-01-12-15-54-42



Detaljjämförelser  visar fel på flera hundra meter



ref  hörn

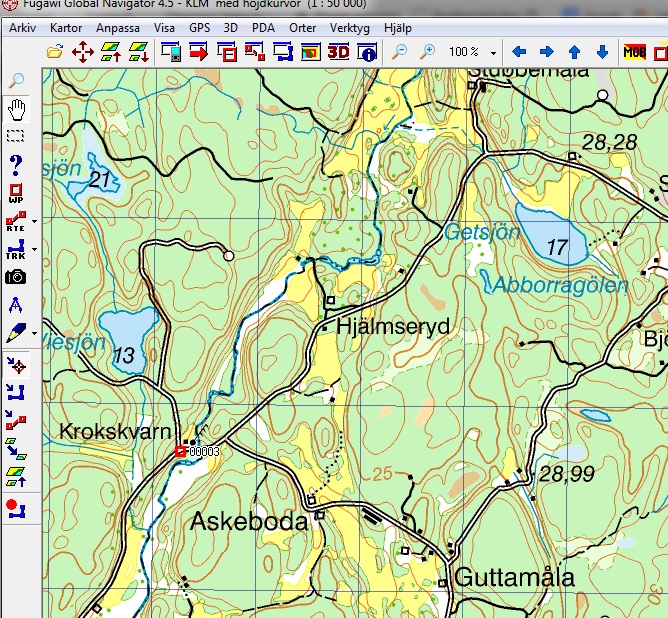

Noggrannheten blir bättre om kartan först rätas upp i ett fotoprogram så att norr är rakt upp.- liten lutning åt höger på de orginalkartorna i kartprogram på datorn

lutning

 Slutsatser

Ganska omständigt att kalibrera den enklaste metoden ger hyfsat reultat. Kartprojektionen är Transveral Mercator.

Erfarenheter

På sjökort används projektionen Mercator som ger betydligt större noggrannhet med denna metod.

I början av 2000talet kalibrerade jag många scannade kartor och sjökort i 2 diagonala hörn och med norr  rakt upp blev noggrannheten bli ganska bra,

Med kartprogrammet Fugawi kan man kalibrera en kartbild i många punkter och ställa in kartprojektion då blir noggrannheten ännu bättre- men mycket jobb.

Med kartappen Locus kan man direkt plocka ut kalibrerade kartor från vissa siter på internet.
